　　導波管雷達液位計常用于料倉的液位物位測量，因其獨特的測量原理，有著廣泛的適應性，無論是有毒介質，還是腐蝕性介質，也無論是固體、液體還是粉塵性、漿狀介質，它都可以進行測量。

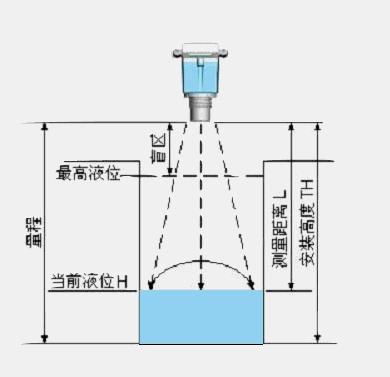

　　導波管雷達液位計原理

　　發射—反射—接收就是導波管雷達液位計的基本工作原理。雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。

　　導波管雷達液位計特點

　　在測量方面，導波管雷達液位計具有以下特點：

　　1、連續準確地測量雷達液位計的探頭與介質表面無接觸，屬非接觸測量，能夠準確、快速地測量不同的介質。探頭幾乎不受溫度、壓力、氣體等的影響(500℃時影響僅為0.018%，50bar時為0.8%)。

　　2、對干擾回波具有抑制功能。

　　3、準確安全節省能源。雷達液位計采用材料的化學性、機械性都相當穩定，且材料可以循環利用，極具環保功效。

　　4、無須維修且可靠性強。微波幾乎不受干擾，與測量介質不直接接觸，幾乎可以被應用于各種場合，如真空測量、液位測量或料位測量等。由于高級材料的使用，對情況極其復雜的化學、物理?xiàng)l件都很耐用，它可以提供準確可靠、長期穩定的模擬量或數字量的物位信號。

　　5、維護方便，操作簡單。雷達液位計具有故障報警及自診斷功能。根據操作顯示模塊提示的錯誤代碼分析故障，及時確定故障予以排除，使維護校正更加方便、準確，保障儀表的正常運行。

　　6、適用范圍廣，幾乎可以測量所有介質。從槽罐體的形狀來說，雷達液位計可以對球罐、臥罐、柱形罐、圓柱椎體罐等的液位進行測量;從罐體功能來說，可以對儲罐、緩沖罐、微波管、旁通管中的液位進行測量;從被測介質來說，可以對液體、顆粒、料漿等進行測量。

　　小結總的來說，就是雷達液位計使用范圍廣，是非接觸式的測量方式。材質優良，故障率低。然而，價格真的很不便宜!

　　那么導波管雷達液位計有什么操作事項呢：

　　1/導波管上每相隔500毫米鉆一個內徑20毫米的平衡孔，平衡孔的偏心度在0.5度之內。導波管段與段的焊接為套焊方式,間隙小于1毫米,偏心度在1度之內,直線度在0.5:100之內。導波管內壁要求光滑，無毛刺。

　　2/雷達液位計要求安裝在內徑等于102.3毫米，壁厚6毫米的導波管內。導波管的安裝垂直偏差小于+/-0.5度。

　　3/安裝雷達的導波管頂端法蘭應配合ANSI4”300LB設備法蘭，并且預先在該法蘭上沿著導波管平衡孔中心線的方向作出標記，此標記要與儀表法蘭上的標記孔對齊。該法蘭的安裝水平偏差小于+/-1度。在導波管上距離安裝法蘭2.5米左右的位置安裝參考針.

　　4/導波管底部需制作一個支撐架，與導波管的間隙為15~30毫米，減少進料時湍流的沖擊，導波管底部需安裝反射板和校驗環。

　　以上就是導波管雷達液位計的基本知識，相信小伙伴們看到這里，已經對導波管雷達液位計有了一定的認識。更多關于導波管雷達液位計的問題可以咨詢杭州米科傳感的技術人員，我們會提供免費的技術指導支持。
